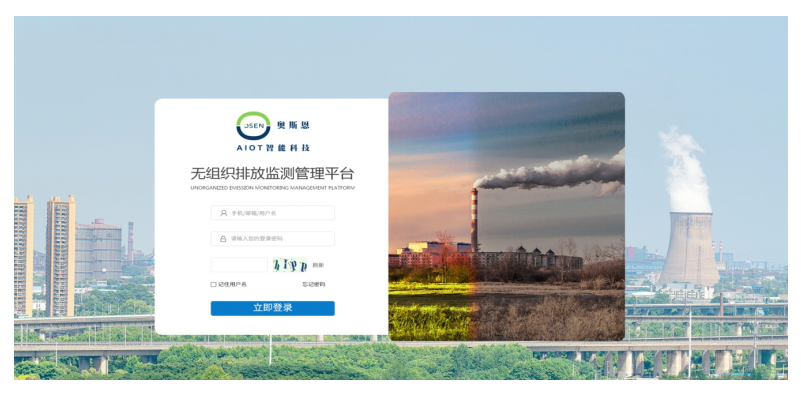

无组织排放监测平台

产品详情

产品介绍

系统概要

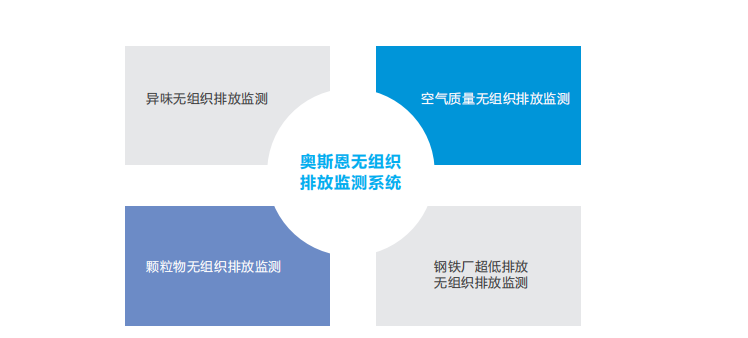

奥斯恩无组织排放监测平台基于“一张图”的综合管理理念,可实现对颗粒物无组织排放监测( TSP、PM2.5、PM10)、异 味无组织排放监测(VOCs,恶臭)、空气质量无组织排放监测(PM2.5、PM10、CO、SO2、NOx、O3)、钢铁厂超低排放无组 织监测系统(TSP可视化监测系统等污染源监测点的监测数据进行收集、汇总、统计、分析,通过电脑端、手机端等方式对污染排 放状况进行实时跟踪、视频监控、超标报警、历史查询、设备联动等功能,具有现场报警、报警推送等多种报警通知手动。



利用科学、智能的技术手段,把前段静态数据与动态数据相结合,以图表、表格等形式进行数据可视化展示,根据专业化数据 分析模型制定合理的污染防治方案,将“监、管、治”一体化,建立区域型全面污染防控。系统可分系统管理员、普通代理商、普通用户三个权限级别,各级别具有对自己管辖范围内设备进行数据查看、系统管理、参 数修改等操作权限,无法对自己权限外的设备进行查看和操作。

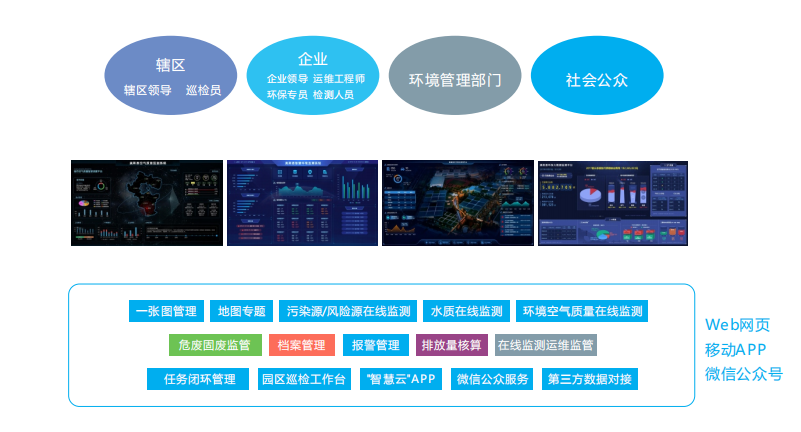

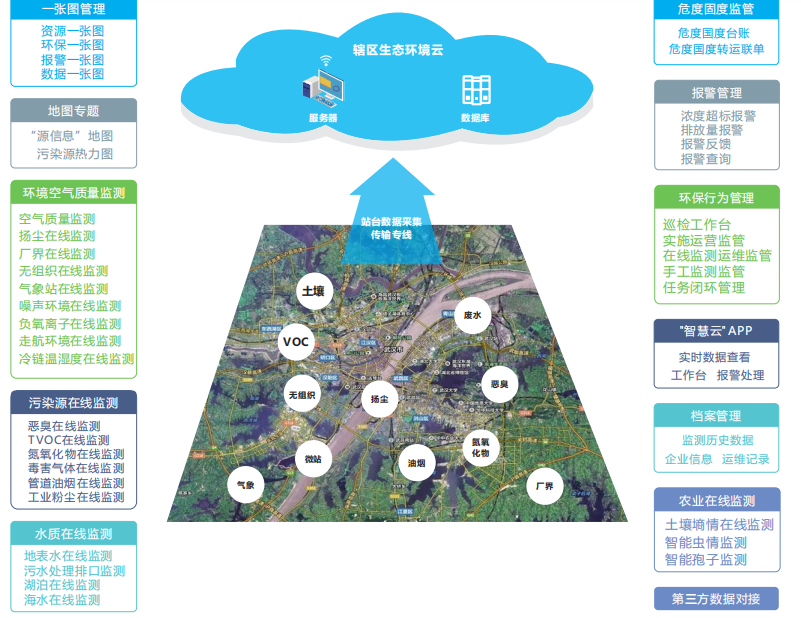

系统拓扑图




监测感知层:包括污染源/风险源(废水、废气、VOC)在线监测、水质在线监测、环境质量(扬尘、微站、空气质量 站)在线监测设备监测到的数据进行接入,系统将采集到的监测数据利用网络传输至生态环境云,另一方面,对危废固 废、企业环保档案等进行统一管理,实现数据的共享与对接。

传输服务层:统一设立当地生态环境云,云存储就是将储存资源放到云上供人存取的一种新兴方案,将各类数据存储到 “云”,确保监管平台能够稳定可靠地运行,并节约存储空间。

应用层:旨在建设一套服务于当地环境监管部门和周围社会公众的智能监管保障体系。平台实现污染源、水质、空气质 量等在线监测数据共享与对接,危废固废信息管理,预警报警,大数据一张图等功能,并配备移动APP方便用户随时随 地查看当地监测点位情况,同时提供微信公众号服务,公布当地环境质量监管等信息。


系统架构图



01 采集端:一般指现场数采仪或监测设备数据采集传输模块,采集端并非属于本系统的一部分,图中给出只是为了方便描述。

02 网络通信层:网络通信服务端系统,基于TCP协议,负责与采集端维持连接,进行数据通信。

03 校验、分析等处理,然后交由下层;另一方面,执行底层向采集端发送任务,将发送任务组织为遵循规范的报文交由网络通信层。

04 监测数据处理层:报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统,本子系统负责数据的最终存储。

05 外部接口:提供本系统与外界的交互访问,按照业务需求,目前此接口需要提供远程设备控制功能

06 实时库:将基础信息(如站点、监测项、设备参数项等)常驻内存,供各业务层子系统使用。

07系统启动层:作为整个系统的启动入口,负责管理所有业务子系统。运行监控系统:俗称电子狗程序,负责监视所有业务子系统的运行。

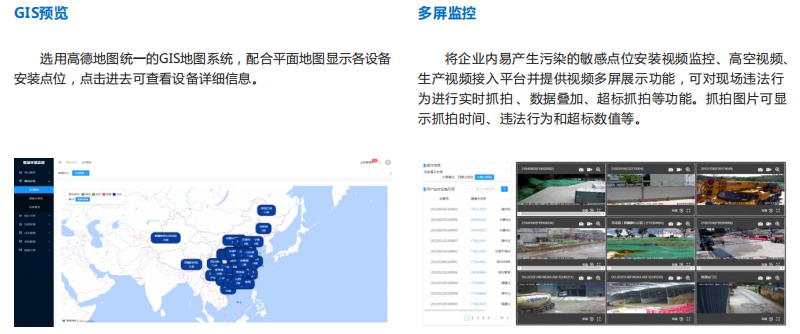

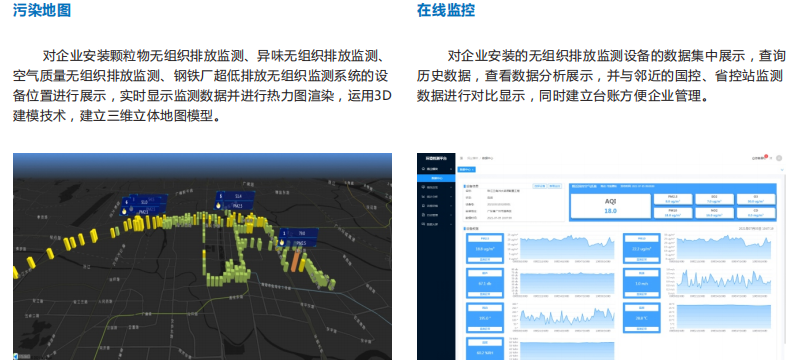

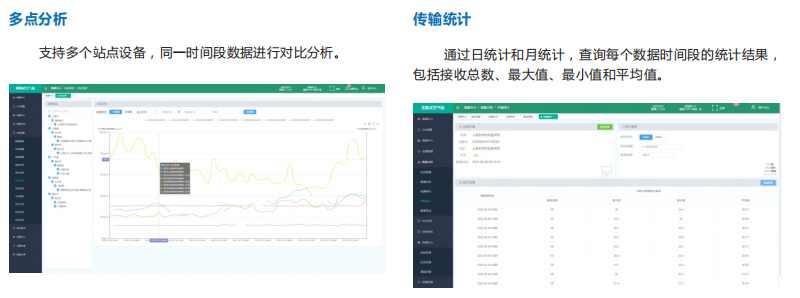

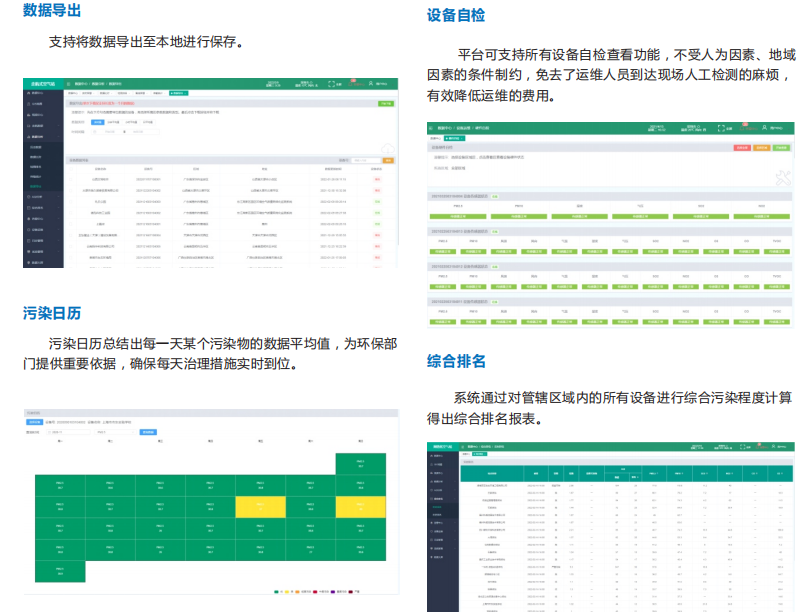

系统功能

奥斯恩无组织排放监管治理一体化管理系统,产品符合超低排放改造技术要求,集监测、管控、治理于一体,对生产企业物料 储存、物料输送、生产工艺过程等环节进行全面把控,并结合污染治理设施,进行统一管理,推动实施钢铁行业超低排放,实现全 流程、全过程环境管理,有效提高钢铁行业发展质量和效益。

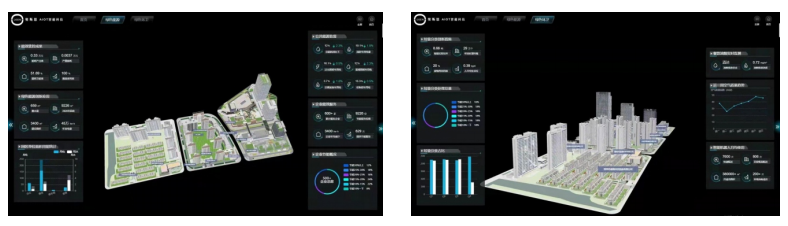

驾驶舱

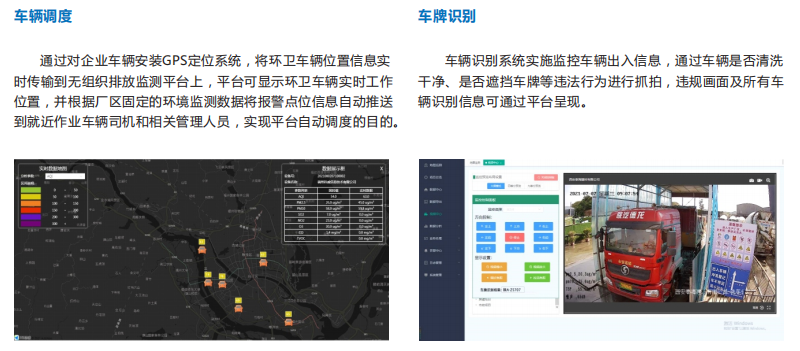

无组织排放管控通过对厂区内无组织排放的实时监测,结合厂区主要节点无组织排放监测系统的设置,并结合视频监控、3D建 模点位图等手段,将各类数据接入平台中,有效掌握并科学分析无组织排放分布、浓度、变化规律等数据,并依据分析结果进行智 能化、科学化的治理,实现污染物源头监控、车辆动态管理、效果实时检验的协同管控过程,为提高企业整体治理效率和降低治理 工作管控难度提供有力支撑。

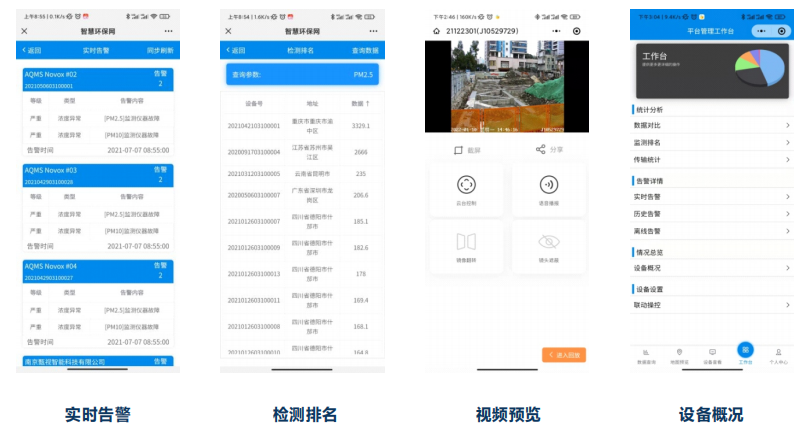

手机端

智能云数据分析软件(包含有微信公众号、微信小程序、APP),基于在线式环境监测系统,向客户展示实时监测数据、及最 近48小时历史数据、最近30天日平均历史数据、设备在线状态并推送超标报警信息,综合分析管理数据,可实现远程查看了解设备 所在区域的环境污染情况。为用户提供精准稳定、有保障的参考信息,及时有效地对辖区内的大气污染状况进行诊断。

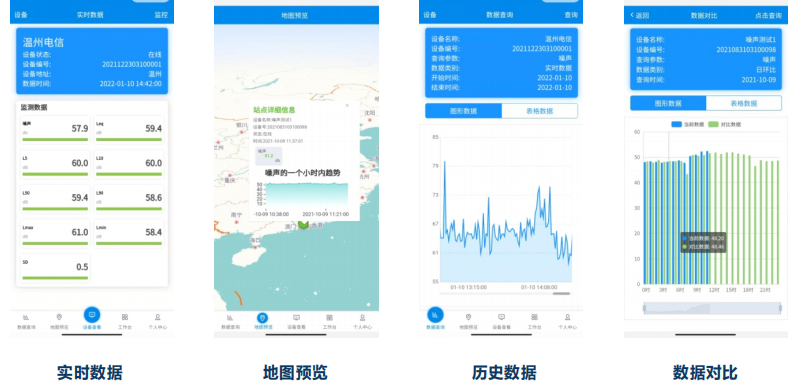

实时数据:智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态,数据更新周期为3分钟,智能云是一款数据接收、保存、显示、分析、管理的专业数据分析软件。

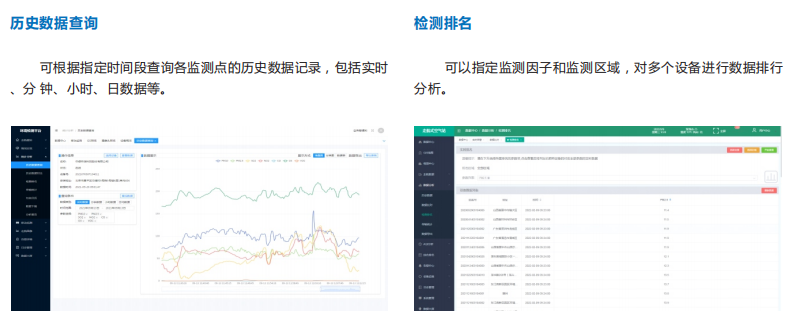

历史数据:支持多种历史数据的查询,并能够实现不同数据之间的关联查询(比如将噪声与同时段的气象、车流量一起查询显示),可对噪声有效数据进行筛选。

超标报警:可根据环保局管理需要设置阀值,超过规定浓度后进行报警,以便于管理部门快速响应。进行污染源排查并实施管控措施,超标报警提醒周期为10分钟,可查询告警通知历史。支持噪声事件录音、超标拍照、超标录像和远程质控功能,同时关联当时的噪声、气象和车流量数据。

设备管理:可查看设备是否在线、用户单位信息及地理信息。

简单、方便:代替了app,不需要安装任何软件,不需要担心版本兼容和更新的问题。

人性化:代替了短信报警提醒功能;设备报警时能及时地像短信一样通知手机用户,及时预警,避免罚单。微信端可以接收反馈意见到奥斯恩公众号管理者。
