背景

目前，全国水环境的形势非常严峻。 体现在三个方面： 第一，就整个地表水 而言，受到严重污染的劣V类水体所占比 例 较 高 ， 全 国 约 10%， 有 些 流 域 甚 至 大 大 超 过 这 个 数 。 如 海 河 流 域 劣 V类 的 比 例 高 达 39.1%。 第 二 ， 流 经 城 镇 的 一 些 河段，城乡接合部的一些沟渠塘坝污染 普遍比较重，并且由于受到有机物污染， 黑臭水体较多，受影响群众多，公众关注 度高，不满意度高。第三，涉及饮水安全 的 水 环 境 突 发 事 件 的 数 量 依 然 不 少 。 根据环保部门公布的调查数据显示， 2012年，全国十大水系、 62个主要湖泊 分别有31%和39%的淡水水质达不到饮用 水要求，严重影响人们的健康、生产和生活。 水环境保护事关人民群众切身利益 ，当前，国内一些地区水环境质量差、 水生态受损重、环境隐患多等问题十分 突出，严重影响和损害群众健康，不利 于经济社会持续发展。为切实加大水污 染防治力度，保障国家水安全，加强水 质监测与防治行动势在必行。

概述

水质监测，是监视和测定水体中污染物的种类、各类污染物的浓度及变化趋势，评价水质状况的过程。监测范围十分广泛，包 括未被污染和已受污染的天然水（江、河、湖、海和地下水）及各种各样的工业排水等。主要监测项目可分为两大类：其中一类， 主要反映了水质状况的综合指标，主要有温度、色度、浊度、pH值、电导率、悬浮物、溶解氧、化学需氧量和生化需氧量等； 水 质 监 测 范 围 非 常 广 泛 ， 它 可 以 为 环 境 管 理 提 供 数 据 和 资 料 ， 可 以 为 评 价 江 河 和 海 洋 水 质 状 况 提 供 有 力 依 据 。对此，为响应政策的号召，遵循《水污染防治行动计划 》的法规，奥斯恩特推出浮标水质在线监测系统，全天候实时在线监测 水质状况，系统集成多种水质参数的监测，并结合了现代化高新技术，实现了水质监测的自动化、数据化、网络化，为水质环境保 护事业做出贡献。

产品介绍

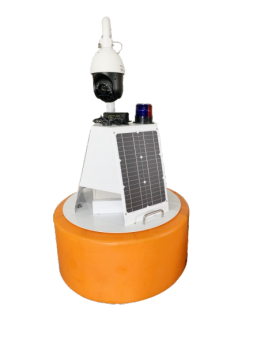

OSEN-FB浮标型水质监测系统，可以实现视频监控和多种水质参数的同时监测，包括溶解氧、pH、电导率，浊度，COD，氨 氮，ORP等。数据采集模块通过RS-485(Modbus/RTU协议)总线采集和处理各数字传感器测量得到的数据，并将数据通过4G无线 传输传送到平台，云端，同时根据用户需求可以在微信公众号，WEB端等多平台上获取实时监测值。 完整的浮标水质在线监测系统，主要由浮标体及固定锚、监测传感器（摄像头、温 度、溶解氧、浊度、电导率、PH、氨氮、UV COD、叶绿素，蓝绿藻等）、数据采集 传输模块、无线传输模块、供电单元、报警、GPS、远程监测平台组成，无需铺设电缆 ，可迅速方便地投放在需要监控的地方进行实时在线监控。 浮标水质在线监测系统的应用领域广泛，可用于大中小型水库，城市内部河道、 湖泊、江湾等。

产品参数

监测参数

产品特点

1、可原位实时在线监测，且便于扩展，包括溶解氧、温度、PH值、ORP、电导率、浊度、盐度、COD、叶绿藻 、蓝绿藻等 聚脲高分子弹性材料浮体，阻燃、防碰撞、防腐蚀、穿孔不下沉。

2、可以配套多种户内户外型显示屏，显示屏可选单色、双色、全彩屏，液晶屏。 LED 无线信息发布平台：操作专业简捷、管理方便，传输稳定，可靠性高；可以传输文字等节目信息，不受 距离限制，应用广泛；终端掉线上线后可以实现续传，节省流量。

3、能承受极端恶劣气候环境；设备安装便捷，重量轻，模块化安装，简单易维护，便于投放和回收；监测参数可 按需定制。 无线传输方式：可以通过GPRS上传，所测量数据可通过一键发送或设置数据发送间隔，实时发送到服务器上 ，网页和手机APP查看数据，无论在任何地方只要能上网，均可查看下载数据。

4、低功耗设计，增加系统监控和保护措施，防止电源短路或外部干扰而损坏，避免系统死机。 主机数据存储容量大：设备内部配内存卡可本地存储监测数据。 定位功能：内置GPS定位模块，可实时显示采集点经纬度并保存。

建设方案

在大中小型水库，城市内部河道等场所，设置浮标水质在线监测系统，对监测点位水质进行全天候实时在线监测，并将实时监测 数据通过无线网络发送至后台服务器，用户可通过登陆我司智慧水质监测云平台查看所有数据，以及相应分析统计报表。

设计原理

系统拓扑图

平台架构

智慧水质数据平台

奥斯恩智慧水质数据云平台，通过新一代物联网、大数据、云计算等先进的信息化技术，实现水质信息的监测数据的展示和管理 ，并对上传信息进行汇总、存储，通过对信息的采集、过滤、融合汇总、分析，以各类图表形式进行展现，为掌握水质环境动态信息 ，科学制定解决措施，实现灾害预警。

(1) 数据中心：单点设备实时数据查看，数据曲线变化分析，实时掌控数据动态。

(2) 地图展示：查看辖区内所有已安装设备的位置信息，设备状态清晰可见，快速判断设备在线离线状态以及是否数据超标，快速处 理；亦可选择单台设备查看某台设备详细信息。

(3) 视频监控：现场视频监控查看，可同时打开多个监控视窗，实时查看现场环境，确定污染源头。

(4) 历史数据：回溯设备在某一时间段内的数据详情，包含实时值、分钟均值、小时均值以及日均值，并生成相应的数据曲线走势图， 具备多种展示样式。

(5) 数据对比：查询设备的同比环比数据，便于分析在对比时期内发展变化的方向和程度。

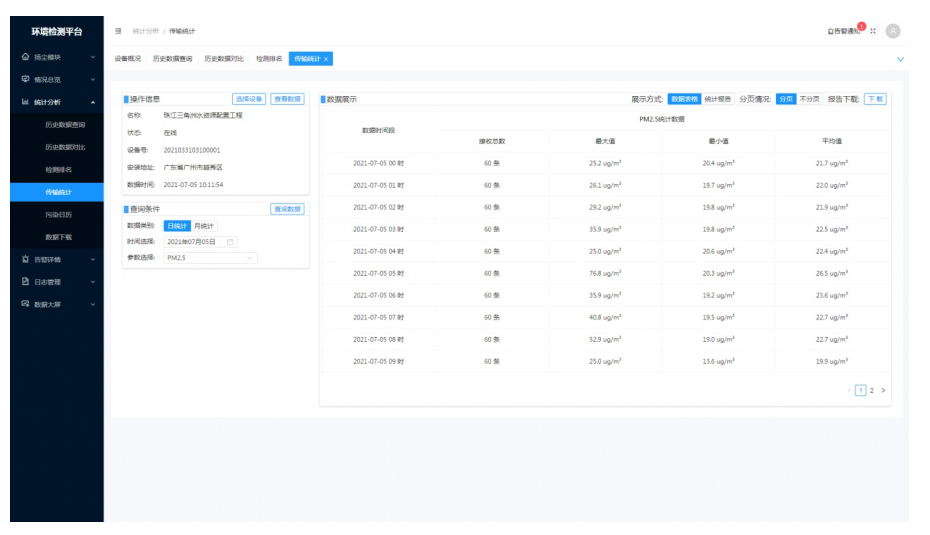

(6) 传输统计：可查看每个时间段数据传输的数量，是齐全的还是缺少的。最大值、最小值和平均值。

(7) 设备排名：对辖区内已安装的设备根据其监测数据进行排名，进而筛选出污染较重的企业。

(8) 数据报表导出：对设备根据数据类型做数据报表导出操作，便于数据留档。

(9) 污染日历：查询设备在某个月内每一天的数据指标，找寻规律，锁定源头

(10) 报警信息查询：报警信息可分为实时告警信息、历史告警信息、离线告警信息，数据超标平台立即报警警示，快速辨别告警详情 ，便于快速处理。

(11) 设备状态：设备状态查询，可快速查询设备的状态。

(12) 数据监管驾驶舱：大数据监管大屏，便于环保监管人员统筹监管，实时掌控辖区内每个水质监测点位的污染排放动态，数据异常 及时处理，设备状态异常及时反馈上报，快速解决，有效监管。

微信公众号

为满足客户对监测设备的远程管理需求，我司开通了微信公众号服务，可通过其远程监督控制的监测设备，凡是 能使用微信的手机，不管是android系统，还是ios系统，只要关注了公众号，都可通过登陆设备账号，随时随地进行 设备状态，数据的查询，方便快捷；

技术特点

简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题。

人性化：代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。甚至当环 境污染比较严重，持续报警情况下，默认反复提醒，时间间隔为10分钟；无需像短信报警一样，每次报警都会为用户 存入一条短信，且必须手动删除短信，操作繁琐；报警记录可查。

实时数据： 智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态，数据更新周期为3分钟；智能云 是一款数据接收、保存、显示、分析、管理的专业数据分析软件。

历史数据： 通过历史数据曲线分析图，可直观快速读取到设备的历史数据变化趋势和最近30天的日平均数据。

超标报警： 可根据环保局管理需要设置阀值，超过规定浓度后进行报警，以便于管理部门快速响应。 进行污染源排查并实施管控措施，超标报警提醒周期为10分钟，可查询告警通知历史。

设备管理： 可查看设备是否在线、用户单位信息及地理信息。
