方案介绍

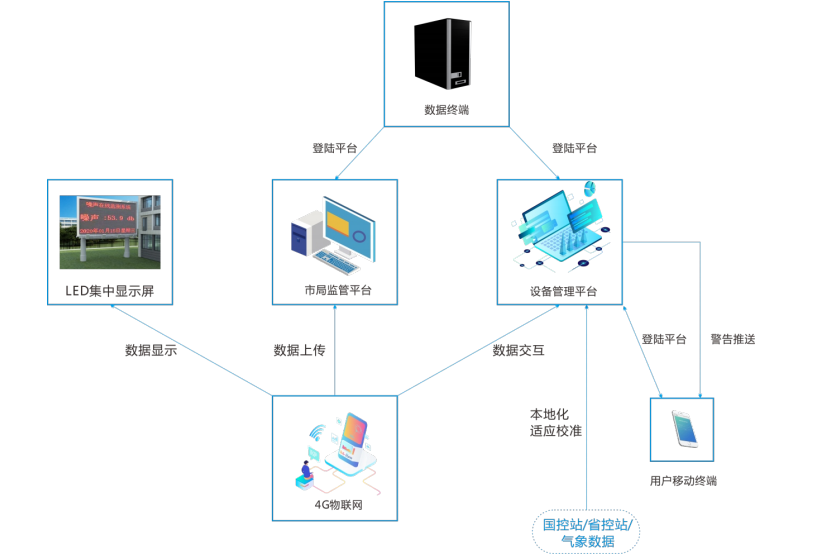

TVOC在线报警监测系统通过前端传感器将实时监测浓度数据，一路通过 GPRS 传输网络经过Internet 发送至服务器监控中心 （云平台），业主可登陆WEB网页版云平台，查询数据，看数据曲线分析图，下载历史数据报表，查看数据运行电子地图运行状况 ；另一路可通过RS485有线传输方式，将数据传输到高清LED 屏幕上，实现实时同步更新；业主单位也可以通过信息发布平台自主 发布相关广告文字内容实时更新，同步显示。 异地显示信息发布单元：数据是通过 Internet 网络转 GPRS 网络，使用 GPRS 网络，把数据发送到无线传输模块上，最终由 无线模块转交给 LED 屏幕。

产品名称：挥发性有机物TVOC在线监测系统

产品型号：OSEN-TVOC

应用领域：广泛用于工业生产过程中无组织（厂界）和有组织（污染源）排放的废 气、挥发性有机气体排放监测及理设备效率监测。

设备组成

主机箱

双门大机箱

① 用于常规无组织排放环境监测

② 防护等级达到IP54 等级以上

③ 使用碳钢烤漆工艺处理，具备防尘、防雨、防雷电等保护功能

④ 尺寸大小：550*460*260mm

落地式机柜

① 一般用于有组织排放环境监测

② 配置定向轮，方便机箱位置挪动，亦可壁挂安装

① 防护等级达到IP54 等级以上

② 使用碳钢烤漆工艺处理，具备防尘、防雨、防雷电等保护功能

③ 尺寸大小：630*880*380mm

防爆机箱

① 一般用于易燃易爆环境监测，例如加油站等

② 配备固定支架，可立柱或壁挂安装

③ 符合防爆等级EX d II B T6 GB

④ 尺寸大小：400*500*250mm

在线式TVOC气体检测传感器

技术参数

(1) 检测气体：TVOC气体；

(2) 检测原理：PID光离子；

(3) 显示方式：高清1.7寸高清彩屏分辨率

(4) 检测范围：0-10、0-100、0-1000ppm其他量程可订制

(5) 分 辨 率：0.01ppm(0～100 ppm);0.1ppm(0～1000 ppm);1ppm(大于1000ppm)0.01%LEL、0.01%Vol

(6) 检测方式：扩散式、泵吸式可选；

(7) 安装方式：壁挂式固定安装，可选管道式安装、法兰安装

(8) 检测误差：≤±3%(F.S)，更高精度可订制；

(9) 响应时间：T90≤30S；

(10) 输出接口：RS485、RS232

(11) 工作环境：大气压±30%，-40℃～+70℃，更高温度环境使用需定制或选配预处理系统

(12) 相对湿度：≤95%RH(非凝露场合)，更高湿度环境使用需定制或选配预处理系统

(13) 工作电压：12~36V(DC)，单台标准电源为24V，1A或大于1A的直流开关电源、稳压电源

(14) 传感器寿命：PID原理1-2年；

(15) 防护等级：IP65

(16) 外形尺寸：230×152×90mm(L×H×W)不带灯；

(17) 重 量：约1.6Kg

动力采样头

工业型气体或颗粒物采样，采用特殊材质及工艺制作，符合空气动力学原理，不会影响采样介质的成分，采集到的颗粒源接近 真实值。本产品适用于大气环境下可吸入颗粒物浓度以及气体浓度的快速测定，并且可以通过内部动态加热除湿，达到干燥采样空 气的效果。可以配套工地扬尘在线监测系统使用，遵守我国环保标准。

温压流一体机(选配)

三重预处理系统（根据使用环境进行配置）

(1) 恒温加热装置

(2) 保证气体能高效的被冷凝、除水，不管气体是在高温还是在低温情况下，都能满足要求

(3) 高效冷凝装置保证气体能高效的冷凝、除水，采用半导体电子冷凝器

(4) 三级过滤装置

(5) 除油、除尘、干燥

(6) 自动排水装置

 (7) 采用长寿命蠕动泵，保证冷凝水及时排走

(8) 气体取样装置

(9) 内置强力真空泵，长寿命，大负载

适用范围

需要高效、快速除水的场合，可长期在线使用

适合运行在高温场合：200℃以下

适合运行在低温场合。

适合运行在高温、高粉尘、高油气等场合，例如：锅炉烟气、汽车尾气、保部门、工业生产过程监测

特色功能

多级预处理装置

设备配备多级预处理系统，设备对外界气体进行抽气采样，样气需先经过除尘、去湿等多重预处理，方能进行最后 检测，避免环境因素而影响设备监测数据。

GPS定位系统

设备内置GPS定位模块，采用全球定位系统，实时记录设备所处位置信息，并将实时位置信息上传至服务器，用户 也可登陆我司云平台，在GIS实时地图上查看到设备所处位置的标示点。

太阳能智能切换

为预防监测区域出现断电现象而影响设备监测工作，可配备太阳能电池组，智能切换工作模式，在正常供电出现异 常时，自动切换太阳能供电模式，确保设备正常运行。

LCD触摸屏

配置7寸LCD触摸屏，用于现场数据查看，相关参数设置，人机交互体验感好，可以直观查看相关参数曲线分析图

天气预报同步功能

可获取设备安装点区域实时天气预报同步到LED屏幕上显示 ，在向游客展示实时监测数据信息时同步展示天气预报。

断网续传

为预防设备出现断网现象，从而导致监测数据丢失，我司特开发了断网续传功能，当设备监测到网络中断时，自动 将监测数据保存至本地，待检测到设备恢复网络后，自动将断线的这段时间里所监测到的数据上传至服务器保存。

传输网络

设备支持3G/4G、RJ45以太网接口、RS485、RS232等通讯方式把采集到的数据传输到奥斯恩云平台，保存，分析 ，统计展示，预警处理。

视频监控装置

可配备高清网络摄像机，实现对现场情况的实时图像监控，基于数据库的视频叠加功能。支持摄像头进行数据视频 叠加开发，配套客户端和手机APP远程查看录像，通过上位机软件设置阀值，超标自动抓拍上传图片，可实时录像存 储时间不少于1个月。支持宽带/WIFI/GPRS传出方案。

技术方案

我司提供全方位技术支持的“交钥匙”工程。仪器品质保证，售后与运营充足保障，售后服务到位。具备一套标准化运营服务 体系；我司提供一支专业的售后运营团队，在线监控设备完成部署后，为确保设备正常运行和数据稳定上传，售后团队负责对在线 监控设备进行巡检和维护，保障设备稳定运行。

方案综述

TVOC在线报警监测系统通过前端传感器将实时监测浓度数据，一路通过 GPRS 传输网络经过Internet 发送至服务器监控中心 （云平台），业主可登陆WEB网页版云平台，查询数据，看数据曲线分析图，下载历史数据报表，查看数据运行电子地图运行状况 ；另一路可通过RS485有线传输方式，将数据传输到高清LED 屏幕上，实现实时同步更新；业主单位也可以通过信息发布平台自主 发布相关广告文字内容实时更新，同步显示。 异地显示信息发布单元：数据是通过 Internet 网络转 GPRS 网络，使用 GPRS 网络，把数据发送到无线传输模块上，最终由 无线模块转交给 LED 屏幕。

系统软件平台

系统组成

系统架构

01 采集端：一般指现场数采仪或监测设备数据采集传输模块，把现场传感器监测数据的信号进行采集和处理。

02 网络通信层：网络通信服务端系统，基于TCP协议，负责与采集端维持连接，进行数据通信。

03 校验、分析等处理，然后交由下层；另一方面，执行底层向采集端的发送任务，将发送任务组织为遵循规范的报文交由网络通信层。

04 监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

05 运行监控系统：俗称电子狗程序，负责监视所有业务子系统的运行。

06 实时库：将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。

07 系统启动层：作为整个系统的启动入口，负责管理所有业务子系统。

08 外部接口：提供本系统与外界的交互访问，按照业务需求，目前此接口需要提供远程设备控制功能。

系统功能

前置通讯功能

系统软件通过同时支持多种通讯 方式（如有线、无线、串口）， 多种通讯模式（如定时发送模式 、实时发送模式、召唤发送模式 等）和多种通讯协议进行数据采集。

实时内存库

为了能保证系统的实时性，系统 设有一个紧凑的、功能强大的实 时内存库，用来实时、高效地处 理海量实时数据、实时状态、实 时报警、遥调指令、计算量数据 等，对内部数据对象进行查找、 定位、过滤等，并且实时刷新。 实时内存库提供数据访问接口， 以便于第三方或软件开发人员访 问其中的数据。

数据处理

系统软件可采集海量数据，这些 海量数据需要快速、有效地处理 ，而系统软件具有很强的数据处 理能力，能根据客户提供的计算 公式、工程转换方法、项目系数 、审核规则、国家或行业相关规 定等对采集的原始数据进行运算 ，算完后将原始数据和运算后数 据在数据库不同表中同时分别存 储。且出现越限数据、质量码异 常数据系统产生相关报警。

数据存储

系统软件具有多种数据库的写入 功能，如ORACLE等。管理员通 过相关配置界面选择其中一种数 据库。 系统具备数据缓存技术，将来不 及写入数据库的数据及时存储到 实时文件里，在系统空闲时或故 障恢复后及时将数据补回到数据 库内，确保数据不丢失。 对于与数据库的连接、插入、查 询等操作，充分考虑了系统的容 错性，如出现断线重连、异常屏 蔽、数据库死锁等异常现象，系 统均具有处理能力。 系统采用多线程、多连接方式对 数据库进行操作，以确保海量数据 的插入、查询、更新等。

系统性能

由于本系统负责现场各类上传数据的接收、处理、分析和存储，因此系统的健壮性、稳定性非常重要。系统需具备如下性能：

系统写入速度不低于10000条/秒。

可确保7*24小时稳定无故障运行。

可支持10000个点的数据并发处理，并且可扩展通讯协议。

环保大数据监管云平台方案

奥斯恩环保大数据云平台（以下简称云平台），通过现 场端设备对环境空气质量进行监测，并将监测数据在软件系 统进行质控、分析以及应用。系统提供污染“时”、“空” 、“物”分析，从而为辖区环境空气质量监管和污染来源分 析提供科学合理的决策支持。数据详情可进行多元化展示、 国控站点数据同屏输出、智能分析比对、生成分析报表；结 合大数据分析模型、由点及面、网格化全面覆盖、刻画污染 扩散轨迹、实现污染溯源、趋势预测，同时具备数据监管大 屏、直观呈现数据变化动态、充分满足监管单位的监测需求。

平台特点

1、云平台支持多种监测仪器（常规空气站、微型空气站、扬尘在线监测站、激光雷达数据、在线源解析数据、超级站数据、在线油烟监 测数据等）数据同时接入，实现各项监测数据的同屏展示和查看，为准确分析空气质量状况，提供全面的数据支撑

2、调取全市国控站点数据，同屏输出，比对分析

3、数据展示功能与天地图相结合，运用空间分析技术展示不同地点空气质量时空变化功能概述

4、多站点数据比对分析曲线展示

5、巡航移动轨迹绘画，并对应显示当前位置的空气质量 自动生成日报、周报、月报分析报表，报表自动填充

6、地图辅助工具:支持矢量地图与卫星地图模式切换、标注、测距

7、数据时序趋势：提供时间趋势、GIS 地图、同比环比、排名、分析报表、分析报告和优良天达标天分析功能

8、实时监控前端监测设备传感器状态，及时上报故障信息

9、报警信息推送，数据异常、超标，传感器故障等现象发生时，平台实时报警提示，并可推送至手机微信公众号提醒。

10、数据可视化监管大屏显示，一体化呈现数据变化趋势，方便监管

11、移动 APP（安卓版）、微信公众号服务，满足移动监管需求，无需受限于系统差异

平台主要功能界面展示

微信公众号

智能云数据分析软件，基于在线式环境监测系统，向客户展示实时监测数据、及最近48小时历史数据、最近30天日平均历史数 据、设备在线状态并推送超标报警信息，综合分析管理数据，可实现远程查看了解设备所在区域的环境污染情况。为用户提供精准 稳定、有保障的参考信息，及时有效地对辖区内的大气污染状况进行诊断。

技术特点

简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题。

人性化：代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。甚至当环境污染比较严 重，持续报警情况下，默认反复提醒，时间间隔为10分钟；无需像短信报警一般，每次报警都会为用户存入一条短信，且必须手动 删除短信，操作繁琐；报警记录可查。

实时数据： 智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态，数据更新周期为3分钟；智能云是一款数据接 收、保存、显示、分析、管理的专业数据分析软件。

历史数据： 通过历史数据曲线分析图，可直观快速读取到设备的历史数据变化趋势和最近30天的日平均数据。

超标报警： 可根据环保局管理需要设置阀值，超过规定浓度后进行报警，以便于管理部门快速响应。 进行污染源排查并实施管控措施，超标报警提醒周期为10分钟，可查询告警通知历史；

设备管理： 可查看设备是否在线、用户单位信息及地理信息。

工程实施方案

项目建设原则

项目建设凭借技术先进、系统实用、结构合理、产品主流、低成本、低维护量作为基本原则，进行系统构架设计。

技术的先进性

系统选型、软硬件设备的配置均符合高新技术潮流，关键污染源数据实时采集、传输均采用国内外工程建设中被 广泛采用的技术与产品。在满足功能的前提下，系统设计具有先进性，并且在今后一段时间内保持一定的先进性。

架构合理性

采用先进成熟的技术架构，稳定可靠，使在线监测系统能安全平稳地运行，有效地消除在线监测系统可能产生的 瓶颈，选用合适的设备来保证各子系统具有良好的扩展性。只有稳定可靠的在线监测系统才能确保各设备的正常 运行；只有良好的污染源数据共享，实时故障修复，实时数据备份等才能形成完整的管理体系。

经济性实用性

在满足客户功能及性能要求的前提下，尽量降低系统建设成本，采用经济实用的技术和设备。  在设备选型时，依据在线监测项目实际情况，结合目前我国市场上的占有率高的各类产品中选择具有最优性能价格比和扩充能力的产品。

可维护性

设计在线监测系统和采用污染源数据采集器产品简单、实用、易操作、易维护。在线监测系统易操作和易维护是 保证非计算机专业人员使用好本系统的条件。并且在线监测系统应具备在出现故障时，能得到及时、快速维护。

可管理性安全性

在线监测前端现场设备，各分系统集中于中心统一控制，实施对所有远端设备的控制、设置，以保证系统高效、 有序、可靠的发挥其管理职能。 对在线监测系统采取必要的安全保护措施，防止防雷击、过载、断电和人为破坏，具有高度的安全性和保密性。

规范性

控制协议、编解码协议、接口协议、传输协议等应符合相关国家标准、行业、标准和环保部颁布的技术规范。
