产品背景

在新基建的背景下，我国的众多城市都在努力打造绿色，智慧新型城市架构和智慧型城市管理模式，同时“万物互联”背景 下智慧城市的传感器建设需求也十分迫切。智慧灯杆的建设可以有效地实现城市整体运营的降本增效、有利于城市管理效率提升 。目前，国家政策导向大力支持智慧灯杆研发及应用，深圳、上海等城市已经逐步展开智慧灯杆试点应用，企业积极投入研发要 素拓宽产业应用场景及功能。智能环境监测作为智慧灯杆上的环保应用，一直以来也受到了环保部门的关注。

产品介绍

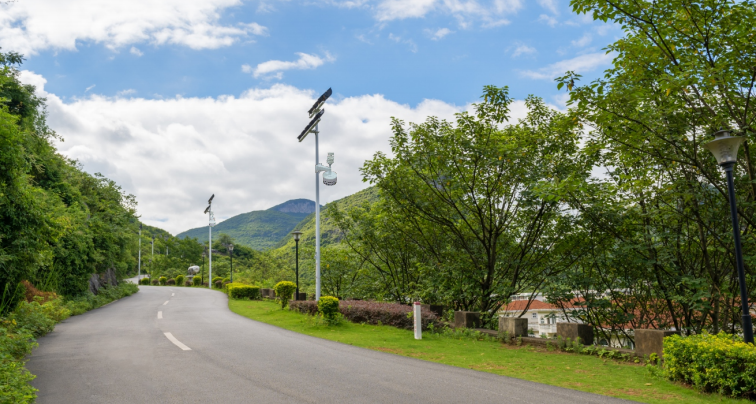

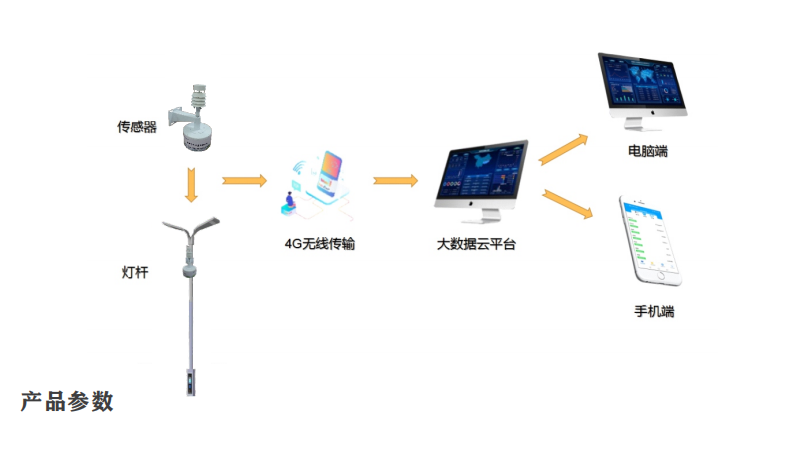

OSEN-AQMS智慧灯杆式微型空气质量监测设备是一种集数据采集、存储、传输和管理于一体的无人值守的环境监测系统。 通过对现有路灯的重新定位与改造，将路灯和环境监测设备相结合形成的智慧路灯，增加了城市气象环境监测网络的监测数量， 智慧路灯环境监测网络与多种气象要素传感器相结合，实现了气象数据监测的收集分析，可以全面获得城市区域的气象环境数据 ，并通过物联网传输至有关部门，从城市街道、厂界、社区等若干监测点采集并传输，从而汇聚成环境监测的大数据平台。它可以有效对不同区域、不同道路的污染情况进行实时监测，通过推进智慧灯杆建设来助力精细化管控。整机设备结构合理 、体积小、外形美观、安装方便、接入现有灯杆取电，成本低、周期短、适合大批量网格化布点。配套软件平台，可远程实时监 控、预警等功能。“智慧灯杆”的建设是“智慧城市”建设中的一种新的模式，其高度的开放性可以快速有效地支撑其他“智慧城市”应用， 避免基础支撑设备的重复建设。促进“智慧城市”相关产业发展的同时，更提升了城市品牌驱动效应和核心竞争力。

设备采用模块化设计，各测量参数可以按客户实际需求灵活组合配置 ，具有体积小、成本低、安装简单等优点，适用于智慧城市，智慧路 灯，城市环境监测站等场地。

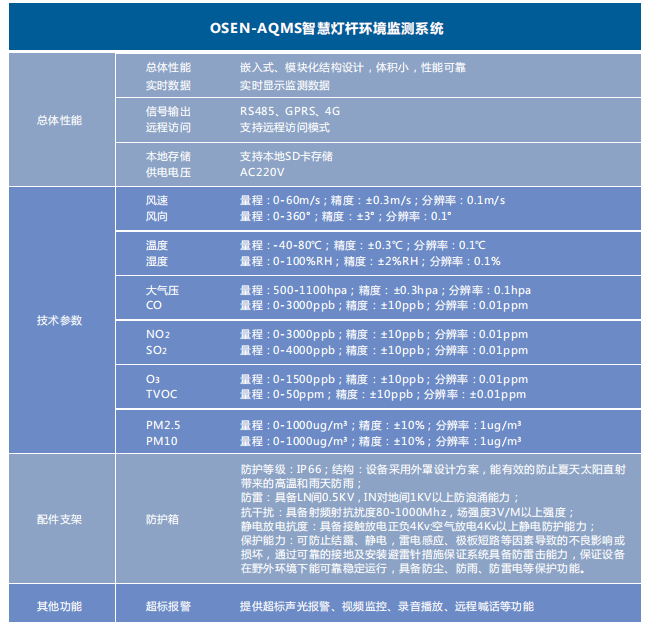

集气象和空气质量监测于一体，是一种网格化应用于环境监测的专业 小型仪器，可监测PM2.5，PM10，噪声以及八种主要空气污染气体 ，如CO、NO2、SO2 、O3和挥发性气体TVOC，另外还可加测风速 、风向、温度、湿度、大气压力和光照强度等气象参数。

数据集采集、传输、发布显示于一体。通过集成高，灵活的方案，模 块化部署，可以全方位满足不同场合使用需求。

本产品体积小、重量轻，采用优质抗紫外线材质，使用寿命长，采用 高灵敏度的探头， 信号稳定，精度高。关键部件采用进口器件，稳定 可靠，具有测量范围宽、线性度好、防水性能好、使用方便、便于安 装、传输距离远等特点。

可根据需求内置GPS定位模块(可选配），采用全球定位系统，实时跟 踪设备，内置实时时钟，具有北斗自动校时功能。

24小时自动监测，无需人工干预，稳定可靠； 结合WEB界面随时随 地查看实时数据、统计曲线等信息，适用于城市网格化环境监控、智慧路灯、城市道路、高速公路等场所。

技术方案

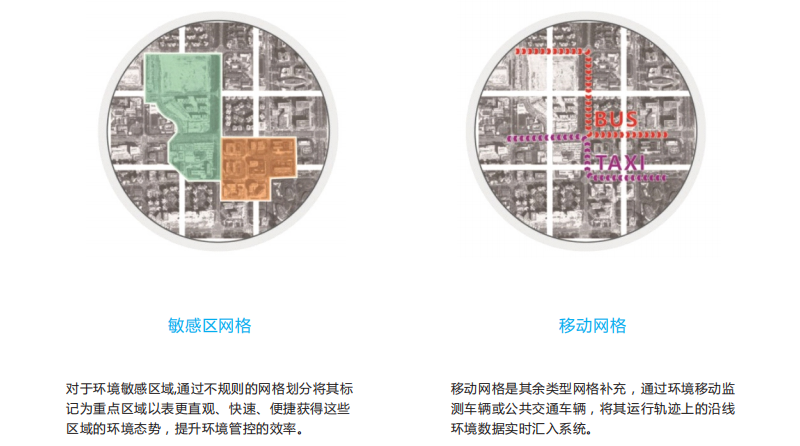

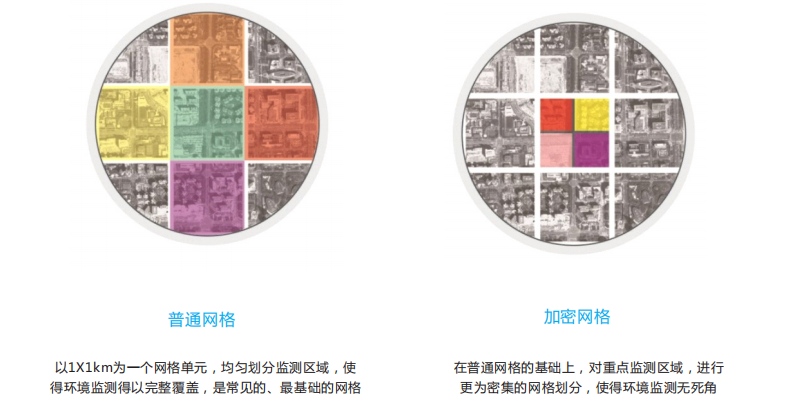

以城市主城区为监测区域，将监测区域均匀划分成若干监测网格，每个网格不超过2km＊2km，在每个网格 的交点上设置微型空气站。针对重点区域（如学校、体育场等居民生活区域）可按需求进行点位加密。监控 点原则上应相对均匀分布，每个网格至少布设两个环境监控点。根据当地各种功能活动区域分布状况，结合 资源和经济的可行性，确定合理监测点位，使所在点位获得的数据具有代表性。

道路交通网格：在噪声监控网格基础上，在监测区域内载重车辆流量大的过境公路、城市重要交通路口、重 要交通枢纽（汽车站，公交站，火车站等）以及易拥堵路段设置微型空气站。对于道路交通监测点位，一般 应根据车流量的大小、车道两侧的地形、建筑物的分布情况等确定布点位置。

生活园区监测网格：将整个园区监测区域均匀化分成若干500米＊500米监测网格，在每个网格的交线上设置 微型空气站，兼顾园区内主要道路情况。

网格化部署

特点

代表性

具有较好的代表性，能客观反映一定空间范围内环境空气质量水平和变化规律，满足区域环境空气监测的需求 ，客观评价城市，区域环境空气状况，及污染源对环境空气质量的影响。

可比性

同类型监测点位设置环境条件应尽可能一致，使各个监测点获取的数据具有可比性。

科学性

环境网格化监测系统各网络应考虑城市自然地理、气象等综合环境因素，以及城市建设、工业布局、经济结构 、人口分布等社会经济特点，在布局上应反映城市主要功能区现状及变化趋势，满足环境空气质量精细化管理 的需求。

经济性

不同监测网格之间，有同类型的监测点位置重合时，应对重合的点位进行整合，避免点位的重复建设。当不同 区域网格之间空间布局有交叉时，采用计算等标污染负荷的方式，优先布设排放较大的污染源。已经整合的监 测点，应在不同的监测网格监测数据的分析和管理过程中都要有所体现。

动态性

环境网格化监测网络应结合当地城乡建设规划、能源结构调整，区域环境变化等综合因素，确定重点评价区域 ，及时合理、科学有效的调整热点网格的点位布设，使确定的监测点能兼顾未来城乡空间格局变化趋势以及未 来的监测需要。

环保大数据云平台

奥斯恩环保大数据云平台（以下简称云平台），通过现场端设备对环境数据进行实时监测，并将监测数据在软件系统进行质 控、分析以及应用。数据详情可进行多元化展示，智能分析比对，生成分析报表；结合大数据分析模型，由点及面，网格化全面 覆盖，实现污染溯源，趋势预测，同时，具备数据监管大屏，直观呈现数据变化动态，充分满足监管单位的监测需求。

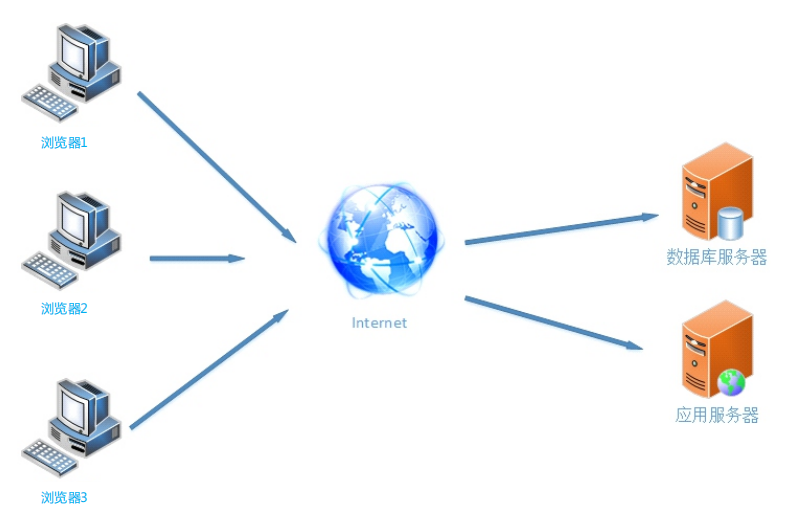

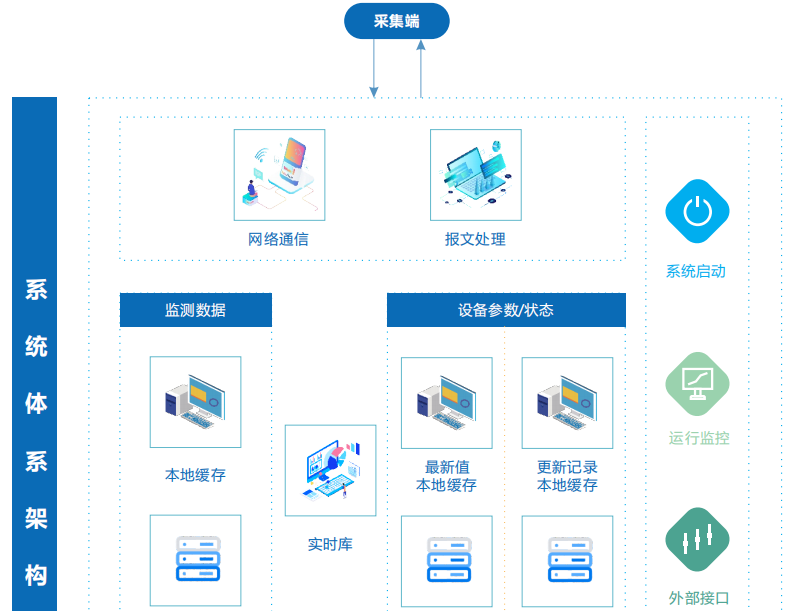

系统框架

01 采集端一般指现场数采仪或监测设备数据采集传输模块，用于数据采集、分析、处理、传输

02 网络通信服务端系统，基于TCP协议，负责与采集端维持连接，进行数据通信。外部接口：提供本系统与外界的交互访问，按照业 务需求，目前此接口需要提供远程设备控制功能

03 校验、分析等处理，然后交由下层；另一方面，执行底层向采集端的发送任务，将发送任务组织为遵循规范的报文交由网络通信层。

04 监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

05 设备参数状态处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

06 实时库：将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。

07 系统启动层：作为整个系统的启动入口，负责管理所有业务子系统。运行监控系统：俗称看门狗程序，负责监视所有业务子系统的 运行。

技术特点

1、云平台支持多种监测仪器（微型空气站、扬尘在线监测站、噪声数据、在线油烟监测数据等）数据同时接入，实 现各项监测数据的同屏展示和查看，为准确分析环境状况，提供全面的数据支撑。

2、调取全市国控站点空气质量数据，同屏输出。 数据展示功能与天地图相结合，运用空间分析技术展示不同地点时空变化功能概述。

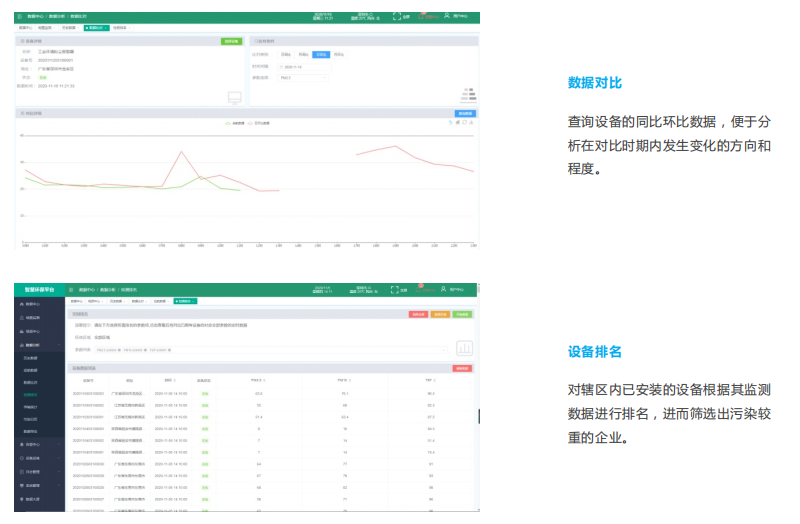

3、多站点数据比对分析曲线展示；巡航移动轨迹绘画，适用于走航监测设备。 自动生成日报、周报、月报分析报表，报表自动填充；实时监控前端监测设备传感器状态，及时上报故障信息。

4、报警信息推送，数据异常、超标，传感器故障等现象发生时，平台实时报警提示，并可推送至手机APP或微信公 众号提醒。

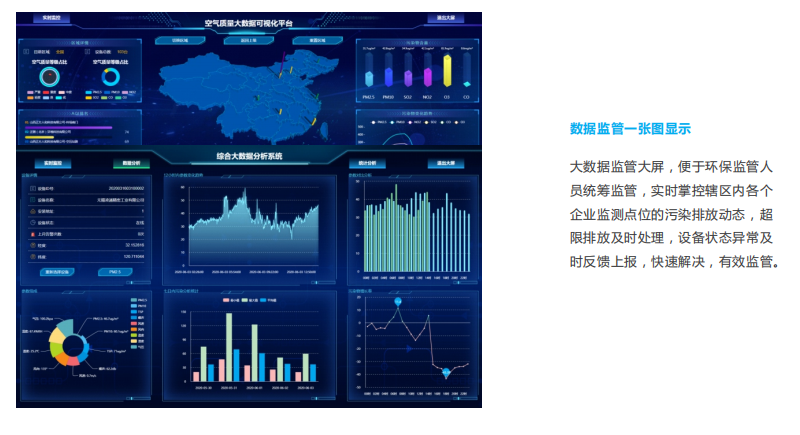

5、数据可视化监管大屏显示，一体化呈现数据变化趋势，方便监管。 移动APP、微信公众号服务，满足移动监管需求。

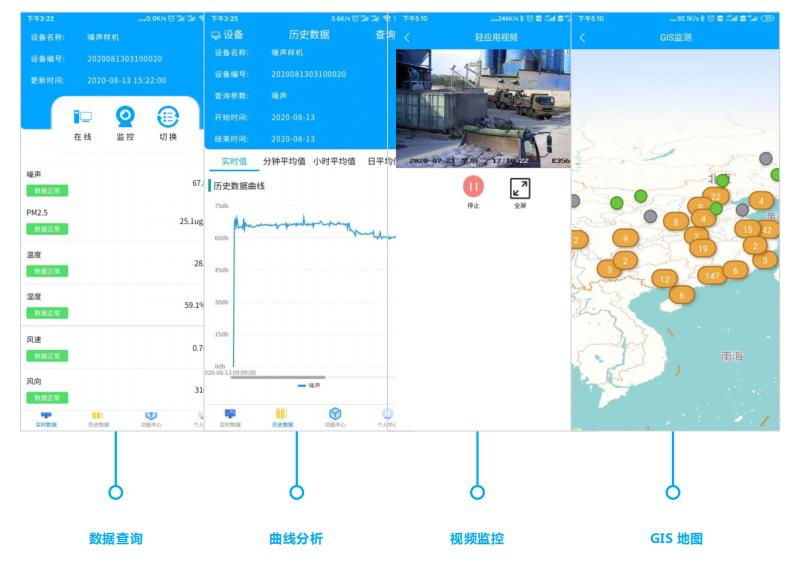

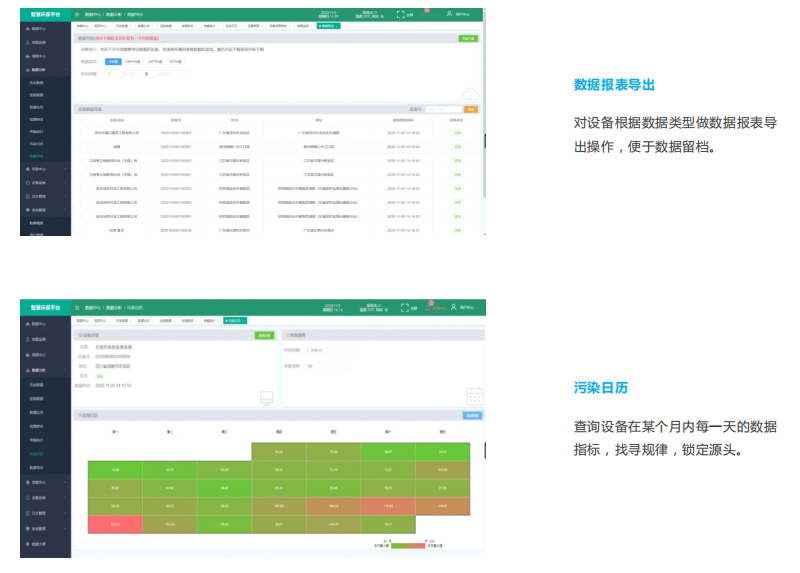

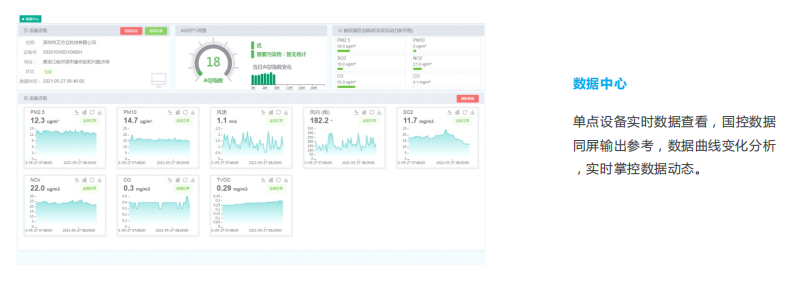

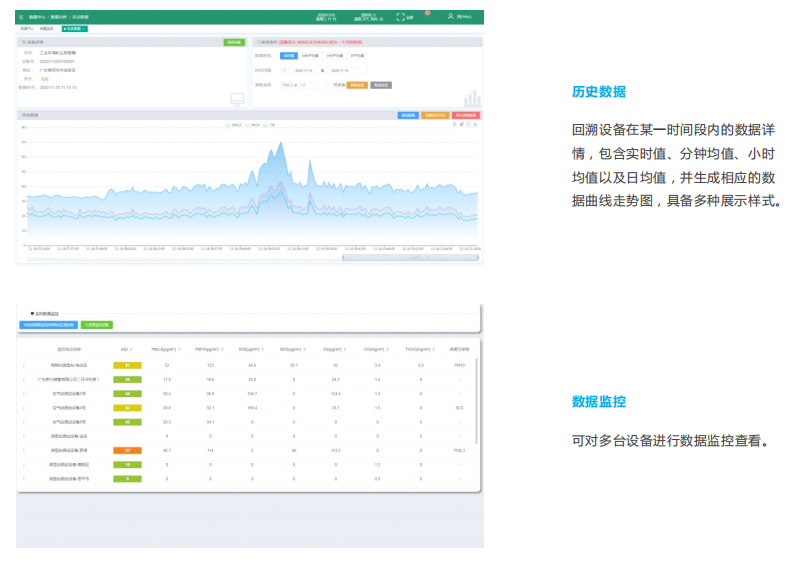

平台主要功能界面展示

微信公众号

软件背景：

智能云数据分析软件，基于环境监测系统，向客户展示实时监测数据、及最近48小时历史数据、最近30天日平均历史数据、 设备在线状态并推送超标报警信息，综合分析管理数据，可实现远程查看了解设备所在区域的环境污染情况。为用户提供精准稳 定、有保障的参考信息，及时有效地对辖区内的大气污染状况进行诊断。

软件功能：

实时数据 :智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态，数据更新周期为3分钟；智能云是一款 数据接收、保存、显示、分析、管理的专业数据分析软件。

历史数据 :通过历史数据曲线分析图，可直观快速读取到设备的历史数据变化趋势和最近30天的日平均数据。

超标报警 :可根据环保局管理需要设置阀值，超过规定浓度后进行报警，以便于管理部门快速响应。 进行污染源排查并实施管控措施，超标报警提醒周期为10分钟，可查询告警通知历史

简单、方便:代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题，凡是能使用微信的手机，关注我司“aosien2019” 微信公众号，android和ios系统均可兼容。

功能更强大 :如果设备配有联动功能，用户可远程控制设备喷淋，提前降尘。微信端可以接收反馈意见到奥斯恩公司公众号 管理者。

智能云微信端 :智能云微信端：点“我的设备”输入账号、密码，即可查看设备在线实时数据。

人性化:代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。当现场环境 比较恶劣，持续报警情况下，默认反复提醒，时间间隔为10分钟。不需要像短信报警，每次报警都会给户存入 一条短信，然后每次都需要手动删除短信的繁琐操作，报警记录可查。
